Guarnizioni a labirinto Leidenfrost

Tenute a labirinto Tipo Leidenfrost

- Cosa sono le guarnizioni a labirinto Leidenfrost?

Sono dette anche guarnizioni a labirinto e sono costituite da un anello interno in acciaio ed un anello esterno in alluminio. La particolarità sta nel fatto che sia l’anello interno sia l’anello esterno sono costruiti con due profili assolutamente identici ad elevatissima precisione che, grazie alla forza centrifuga data dal movimento di un anello rispetto all un altro, fanno la funzione di tenuta. Il gioco della tenuta è paragonabile a quello del cuscinetto.

- Vantaggi dell’anello a labirinto:

  • Nessun attrito – Nessuna usura (vita del componente lunghissima)

  • Nessuna perdita di potenza per attrito => risparmio energetico

  • Nessuno sviluppo di calore determinato dalla tenuta

  • Alta velocità di rotazione: circa 50 mt\sec

  • Non è richiesta la presenza di lubrificante

  • Non è necessario temprare e rettificare l’albero

  • Idonee per temperature di impiego elevate (+170 C°) grazie al solo utilizzo di acciaio ed alluminio)

  • Montaggio facile

  • Nessuna influenza sull’effetto di tenuta data dall’inversione del senso di rotazione

Esistono due versioni di anelli a labirinto Leidenfrost:

Tipo "L": idoneo per impurità granulose e leggeri spruzzi di liquido tipo

Tipo "M": idoneo per impurità granulose e forti spruzzi di liquido grazie alle scanalature presenti sulla fascia periferica che espellono per forza centrifuga le eventuali sostanze liquide penetrate nella tenuta, inviandole in una cava anulare ricavata nell’alloggiamento.

Tipo "L" Tipo "M"

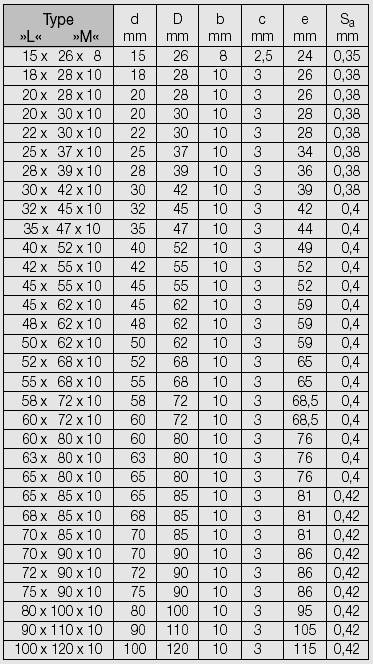

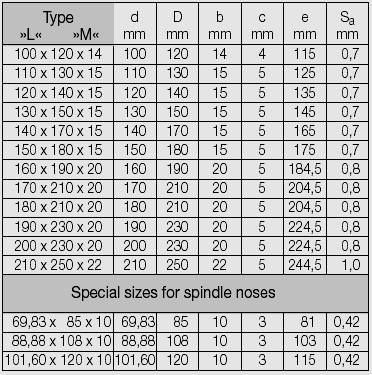

Di seguito le tabelle dimensionali delle tenute a labirinto Leidenfrost:

lEIDENFROST GUARNIZIONI

Le guarnizioni leidenfrost presentano diversi campi d'applicazione: macchine utensili, strumenti di controllo, macchine confezionatrici, macchine tessili, unità di trasmissione, impianti per l'industria estrattiva, macchine per l'industria alimentare, attrezzature per il trasporto di generi alimentari.
