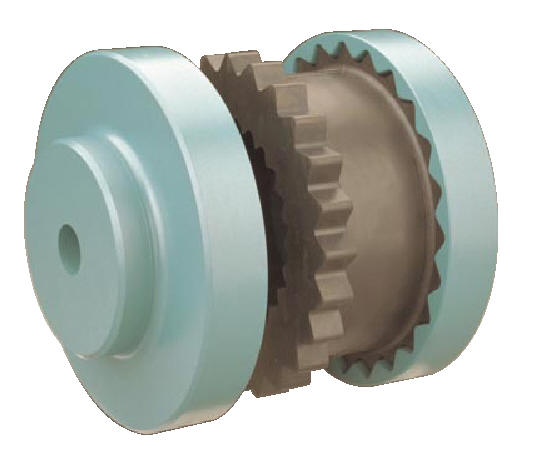

GIUNTO SUREFLEX

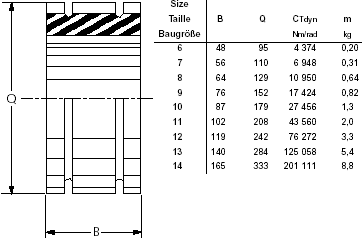

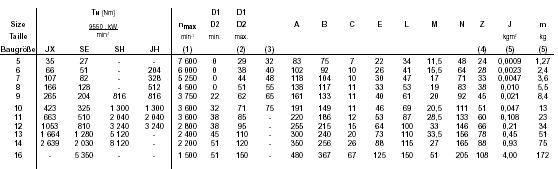

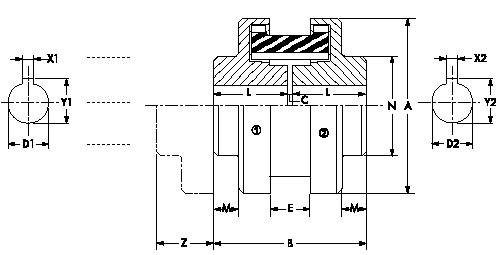

Giunto composto da 2 semigusci in ghisa ed un elemento elastico. E' il giunto più diffuso grazie alla sua facilità di montaggio ed alla coppia trasmissibile che, con questo tipo di giunti, va da 27 a 5.350 Nm, in base all'elastomero utilizzato. Questi giunti sono, ad esempio, montati di serie nei compressori della Worthington ed in molte pompe di primarie case costruttrici. Di seguito un estratto del catalogo:
Le sigle dei diversi elastomeri impiegati sono le seguenti:
JX:
Il materiale si chiama PROCOUPLAN, ed è idoneo all'impiego con temperature da -55°C a +100°C. Disponibile in versione chiusa (JX) o tagliata (JXC)

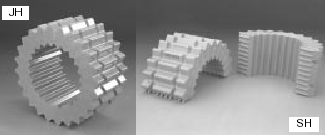

JH o SH: il materiale si chiama HYTREL e trasmette una coppia di 4 volte superiore a quella trasmessa con gli elastomeri tipo JX. La resistenza alla torsione è minore, circa 7-8 gradi. Questo materiale resiste anche ad idrocarburi ed olii e la sua temperatura di impiego è compresa tra -54 C° e + 100 C°. L'elastomero è disponibile in esecuzione unica nelle grandezze da 6 a 12 o in esecuzione doppia nelle grandezze da 9 a 14

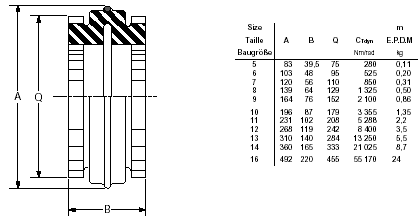

SE: Elastomero in E.P.D.M. composto da due parti unite da un anello metallico. Eccellente resistenza allo Shock ed alle vibrazioni.
Il catalogo dei giunti Sureflex è disponibile nella pagina "cataloghi
GIUNTI PENCOFLEX

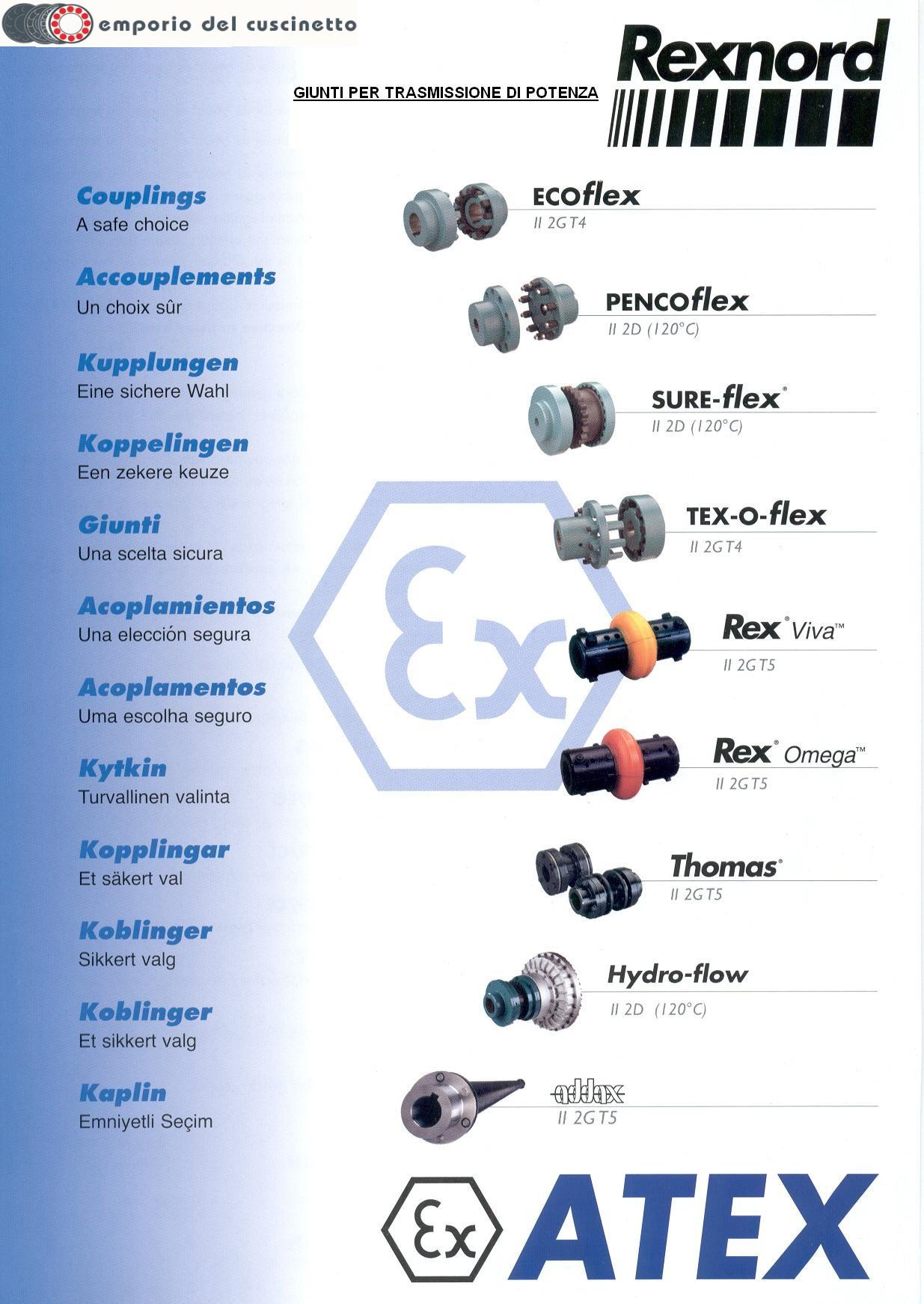

Il catalogo completo dei giunti PENCOFLEX è disponibile nella pagina "cataloghi"Giunti rispondenti alla normativa ATEX:

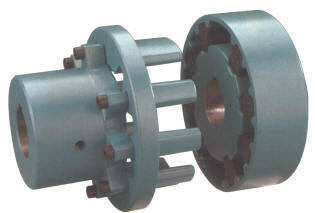

GIUNTO DI TRASMISSIONE A PIOLI TEX-O-FLEX HANSEN
L’accoppiamento TEX-O-flex è composto da 3 parti:
La parte femmina ➀ è realizzata in ghisa ed è dotata di elementi elastici flessibili in EPDM.
Il mozzo ② è anch’esso in ghisa ed è collegato all’anello a ganasce ③, anch’esso realizzato in ghisa a grafite sferoidale di alta qualità.
Gli elementi elastici lavorano simultaneamente a compressione e a taglio, garantendo un’elevata elasticità fino a 5° alla coppia nominale e a +20°C.
Il modo in cui gli elementi elastici sono posizionati nella metà accoppiata condotta, unito al loro design speciale, conferisce all’accoppiamento elevata elasticità e flessibilità.
Questo si traduce in una riduzione dei carichi indotti sui cuscinetti di supporto e in un’assorbimento dei disallineamenti radiali, assiali e angolari.
Versione D2: a due pezzi
Questa versione utilizza la stessa parte femmina ➀ della versione standard.
Il mozzo ② e l’adattatore ③ vengono sostituiti da un pezzo unico ➃, riducendo la lunghezza complessiva.
Versione DS: con distanziale
Un distanziale ⑤ è posizionato tra le due parti ② e ③ della metà maschio.
Ciò consente lo smontaggio della pompa centrifuga condotta senza spostamento dell’albero.
Versione DF: con adattatore per volano
Questa versione utilizza la stessa parte femmina ➀ della versione standard.
Un adattatore per volano SAE J 620 c ➅ si collega all’adattatore ③.
Potete scaricare il catalogo completo alla pagina "Cataloghi"

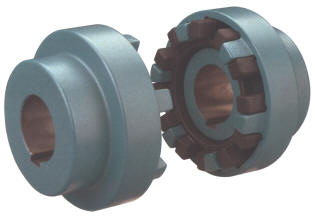

GIUNTI ECOFLEX HANSEN
Potete scaricare il catalogo completo alla pagina "Cataloghi"
GIUNTI PENCOFLEX HANSEN
Potete scaricare il catalogo completo alla pagina "Cataloghi"

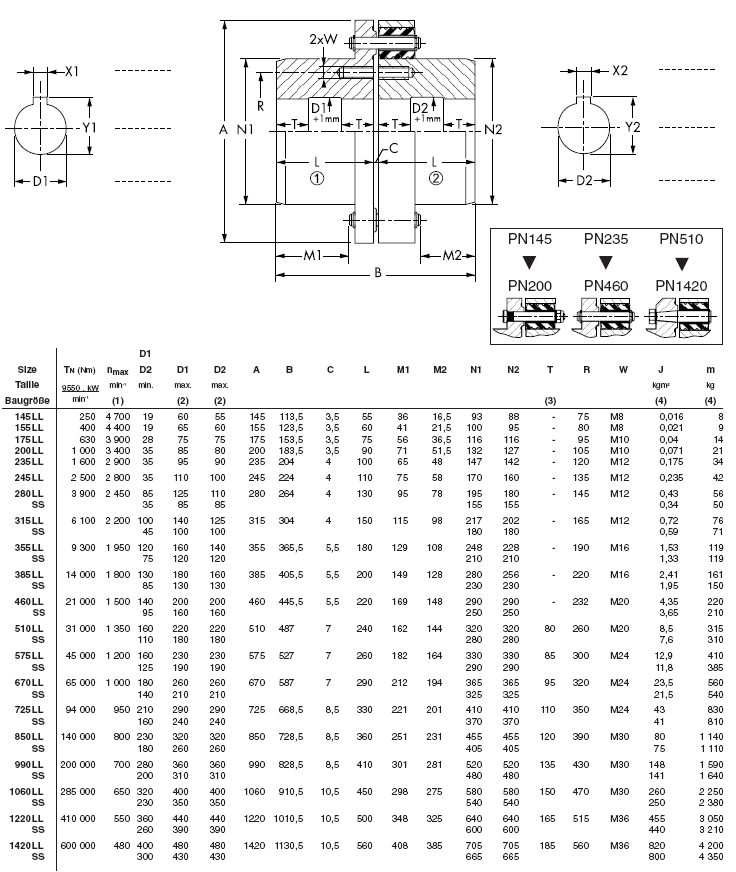

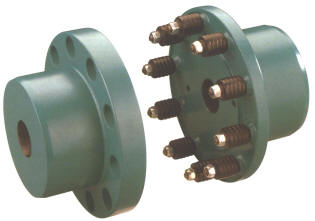

Il giunto PENCOFLEX è costituito da due mozzi in ghisa (uno femmina e uno maschio) sui quali sono montati dei perni dotati di boccole in gomma.
I perni, realizzati in acciaio rettificato, hanno forma cilindrica fino alla misura 460.
I perni delle misure 145 a 200 sono fissati assialmente tramite una coppiglia elastica (circlip) e un dado; quelli delle misure 235 a 460 tramite due coppiglie elastiche.
I perni oltre la misura 510 sono internamente filettati e conici, e vengono fissati tramite una vite e una rondella.
Una coppiglia elastica limita il movimento traslazionale della bussoletta.
Le boccole in gomma sono vulcanizzate su bussolotti in ottone antiusura, che sono montati sui perni con un certo gioco.
Ciò permette loro di ruotare liberamente e di muoversi leggermente in senso longitudinale.
In questo modo il carico gravante sui cuscinetti risulta notevolmente ridotto.
La particolare forma a botte scanalata delle boccole garantisce una distribuzione uniforme dei carichi, anche in presenza di disallineamenti, limitando così il momento flettente dovuto alla forza radiale sui perni.
Questo assicura una maggiore durata sia delle boccole che dei perni.
Giunti rispondenti alla normativa ATEX:
GIUNTI RIGIDI ALLUMINIO O ACCIAIO INOSSIDABILE

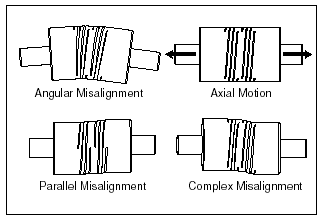

Sono inoltre disponibili giunti in alluminio o Acciaio inox ricavati tramite lavorazione a macchina utensile di tondi pieni nei due materiali.
