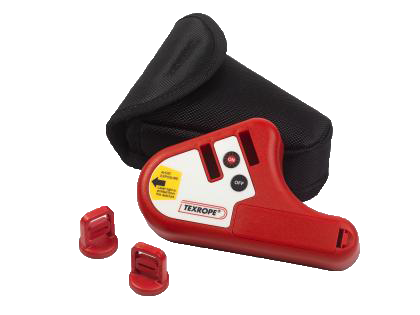

TEXROPE® ATX -Allineatore laser per pulegge

Un metodo accurato per misurare il disallineamento è garantito dal dispositivo di allineamento laser TEXROPE® ATX. Questo strumento si installa in pochi secondi e il raggio laser permette di controllare e correggere, prontamente, il disallineamento. TEXROPE® ATX identifica sia il disallineamento parallelo delle pulegge che quello angolare e può essere usato per pulegge con un diametro di 60 mm o superiore. È così leggero che può essere montato su pulegge non magnetiche con un nastro adesivo a doppio lato e utilizzato sia su macchine montate orizzontalmente che verticalmente.

Caratteristiche tecniche:

• A 87 mm x P 28 mm x L 147 mm

• Peso: 0,25 kg

• Batteria: 1 x R6 (AA) 1,5 V

• Durata batteria: 8 ore di uso continuo

• Adatta per cinghie trapezoidali e sincrone

• Distanza di misurazione: 10 m

• Diametri pulegge: ≥ 60 mm

• Angolo d’apertura: 78°

• Classe laser 2

• Potenza in uscita: < 1 mW

• Lunghezza onda laser: 635 – 670 nm

• Temperatura di esercizio: Da -10°C a +50°C

• Alloggiamento: plastica ABS

• Piastra posteriore: alluminio anodizzato

• Precisione di taratura: distanza < 0,5 mm; angolo < 0,1°

• Destinazioni: 2 componenti magnetici con linea centrale regolabile

Strumento di misurazione della cinghia

Questo strumento di metallo solido misura cinghie trapezoidali classiche e di sezione stretta con lunghezza primitiva compresa tra 540 e 2500 mm – coprendo il 60% di tutte le cinghie industriali disponibili sul mercato.

La lunghezza interna e la lunghezza primitiva sono riportate sullo strumento.

Tenere presente che i valori misurati sono approssimativi, in quanto la lunghezza della cinghia va sempre misurata sotto tensione (il metodo di misurazione standard è descritto nel catalogo).

Calibro per pulegge

I calibri per pulegge consentono di:

- identificare i profili delle cinghie classiche e di sezione stretta

- controllare gli angoli delle gole delle pulegge e l'usura delle gole

- controllare il tipo di puleggia a cinghie multiple (standard o unite)

Tensiometro per Cinghie AWI-1

Il tensiometro consente di misurare la tensione statica della cinghia quando la trasmissione viene interrotta.

Ciò significa che è possibile:

- verificare se l'installazione è corretta

- effettuare controlli periodici della tensione della cinghia

- Il tensiometro è munito di schemi di tensione. Esso è utilizzato principalmente sulle trasmissioni munite di cinghie con una notevole distanza dal centro
